西门子变频器常见问题及维修的方法

发布时间:2021-6-6 21:16:54  浏览次数:

返回:新闻中心

西门子6SE70系列逆变控制装置采用全数字控制技术,功率部分采用IGBT电压型交流变频传动装置,具有更高的精度、可靠性和效率。 在逆变器的实际应用中,也会出现一些故障现象。 本文根据工程师对西门子6SE70系列变频器多年的维修经验提出的基本维修方法,分析常见故障。

       西门子变频器维修方法总结:
      一:在日常检查和维修过程中,多注意检查元器件形态上的异常,重点注意以下内容
      (1)变频器整流元件有无异常,如爆裂、脱焊等现象
      (2)预充电电阻是否有烧毁迹象(表面灰白色或掉渣等)
      (3)熔断器是否有熔断。
      (4)电容组是否有爆裂或鼓包现象
      (5)各线路上是否有元器件爆裂、烧毁或者脱焊等现象
      (6)主回路连接的螺杆所做的标志,看是否有螺杆松动
      (7)系统内是否存在异物
      故障发生后要咨询询问故障发生过程中经历的工作人员,了解故障发生的过程中的实际现象和具体生产工况等。学会可以用万用表等工具对变频器硬件做常规的检查。

二:硬件完好的条件下出现的外部故障
在此情况下,由于参数设置,电源电压和频率,温度,负载,通讯链接等因素造成的故障。西门子变频器有完善的故障及报警提示,可以很好地分标出这些故障并在PMU面板显示故障代码,
(1)参数设置和外围部件故障造成的变频器故障,实际应用中,由于参数设置已经在投运前调试完毕,正常情况下,参数在设置误操作的情况下都会是正确的,但是由于钻井设备经常搬迁,控制线路断路中插头损坏,控制元件损坏经常发生,所以要经常仔细检查,尤其是在长途搬运安装完毕之后,一定要将上述重要位置进行全面检查
(2)过载故障
(3)欠压、过压、欠频、过频故障
(4)过流故障

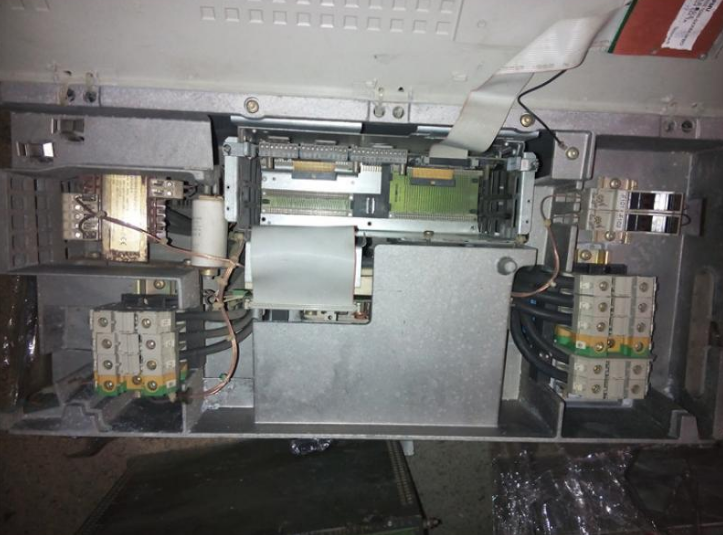

三:如果是变频器硬件故障,可分为控制系统故障和变频器硬件功率元件故障
控制系统故障有控制板自身的损坏,故障率较高的有逆变柜内的中央控制板CUVC板,整流的主控制板CUR板等,此类故障可以通过观察表面形态是否异常的方法进行初步判断,并可以通过替换法进行维修。
功率元件损坏如逆变柜内的IGBT损坏等。可以通过万用表IGBT进行初步检查,也可用替换法进行维修,所以在工作过程中,一定要注意对重要的元器件进行备料。
